Quel est le rôle du fil de terre dans une installation électrique ?

Le fil de terre est un élément essentiel de toute installation électrique moderne. Souvent méconnu, il joue pourtant un rôle primordial dans la protection des personnes et des biens contre les risques d'électrocution et d'incendie. En France, la mise à la terre est obligatoire dans les logements et fait partie des exigences de la norme NF C 15-100.

Qu'est-ce que le fil de terre ?

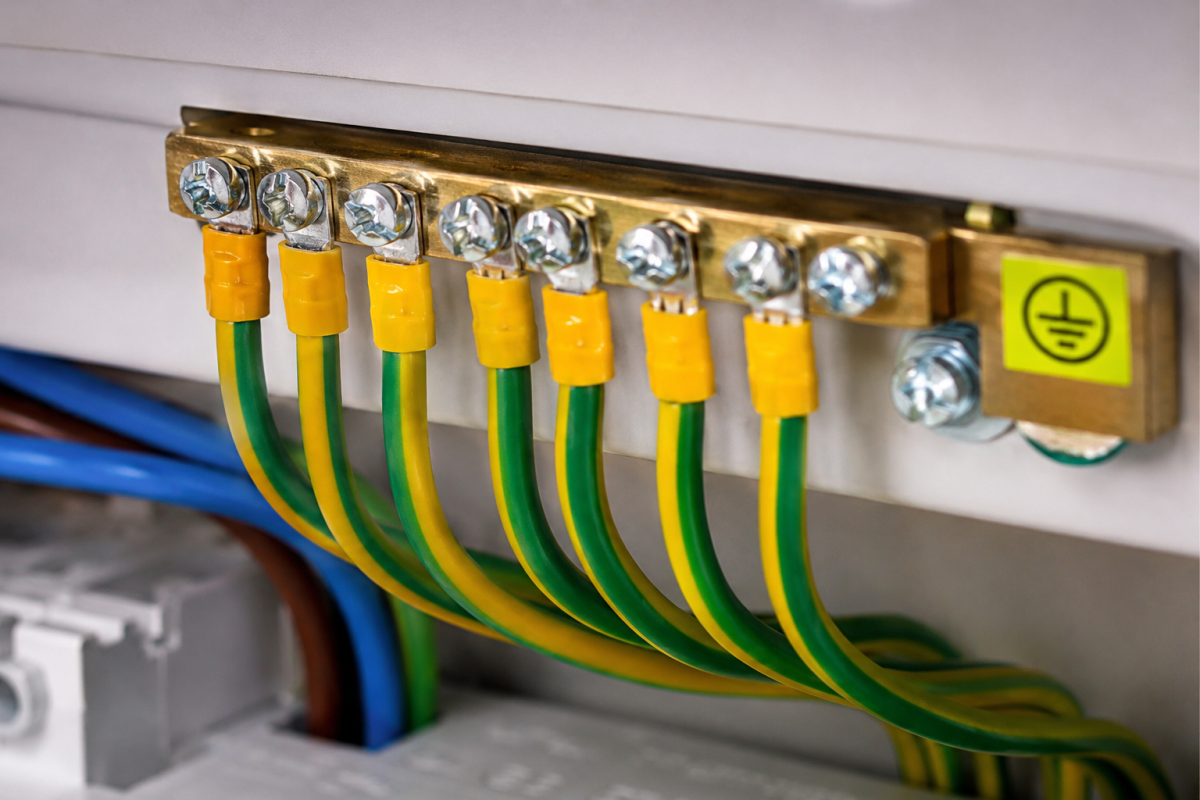

Le fil de terre est généralement reconnaissable à sa couleur vert et jaune. Il relie les masses métalliques des équipements électriques (prises, électroménagers, chauffe-eau, luminaires, etc.) à une prise de terre installée dans le sol.

Contrairement aux fils de phase et de neutre qui transportent le courant électrique, le conducteur de terre n'est normalement pas parcouru par le courant. Il intervient uniquement en cas de défaut électrique.

À quoi sert le fil de terre ?

Protéger les personnes contre l'électrocution

Lorsqu'un appareil électrique présente un défaut d'isolement, certaines parties métalliques peuvent se retrouver sous tension. Sans mise à la terre, toute personne touchant l'appareil risque de recevoir une décharge électrique potentiellement grave.

Le fil de terre permet d'évacuer ce courant de défaut vers le sol et provoque le déclenchement du dispositif différentiel 30 mA, coupant ainsi automatiquement l'alimentation électrique.

Prévenir les risques d'incendie

Un défaut électrique peut également provoquer un échauffement anormal des conducteurs ou des équipements. Grâce à la mise à la terre et aux dispositifs de protection associés, ces défauts sont détectés rapidement avant qu'ils ne dégénèrent en incendie.

Assurer le bon fonctionnement des protections différentielles

Le disjoncteur différentiel ou l'interrupteur différentiel 30 mA a besoin d'une liaison à la terre efficace pour détecter certains défauts d'isolement. Une mauvaise prise de terre peut compromettre son efficacité et diminuer le niveau de sécurité de l'installation.

Quels équipements doivent être reliés à la terre ?

La mise à la terre concerne notamment :

• Les prises de courant avec broche de terre.
• Les chauffe-eaux électriques.
• Les lave-linge et lave-vaisselle.
• Les fours et plaques de cuisson.
• Les tableaux électriques.
• Les luminaires métalliques.
• Les équipements de chauffage électrique.

Comment savoir si la terre est efficace ?

La qualité d'une prise de terre se mesure à l'aide d'un appareil spécifique. Une valeur de résistance faible garantit une meilleure évacuation des courants de défaut.

Lors d'un diagnostic électrique ou d'une mise aux normes, un électricien vérifie notamment :

• La présence de la prise de terre.
• La continuité du conducteur de protection.
• Le déclenchement des dispositifs différentiels.
• La valeur de résistance de terre.

Quels sont les risques en l'absence de terre ?

Une installation dépourvue de prise de terre ou présentant une terre défectueuse peut entraîner :

• Des risques d'électrocution.
• Des déclenchements intempestifs.
• Une protection insuffisante des appareils électriques.
• Une non-conformité lors d'un diagnostic immobilier.
• Un risque accru d'incendie.

Conclusion

Le fil de terre est un élément indispensable à la sécurité de votre installation électrique. Associé aux dispositifs différentiels, il protège les occupants du logement contre les chocs électriques et limite les risques d'incendie. Si vous avez un doute sur l'état de votre installation ou si votre logement est ancien, il est fortement recommandé de faire réaliser un contrôle par un professionnel.

DOMOELECTRICITÉ intervient à Annemasse et dans les communes voisines pour le contrôle, la mise en conformité et la rénovation des installations électriques. N'hésitez pas à demander un diagnostic de votre installation pour garantir votre sécurité et celle de votre famille.
