Le fil de terre est-il obligatoire pour tous les circuits électriques en rénovation ?

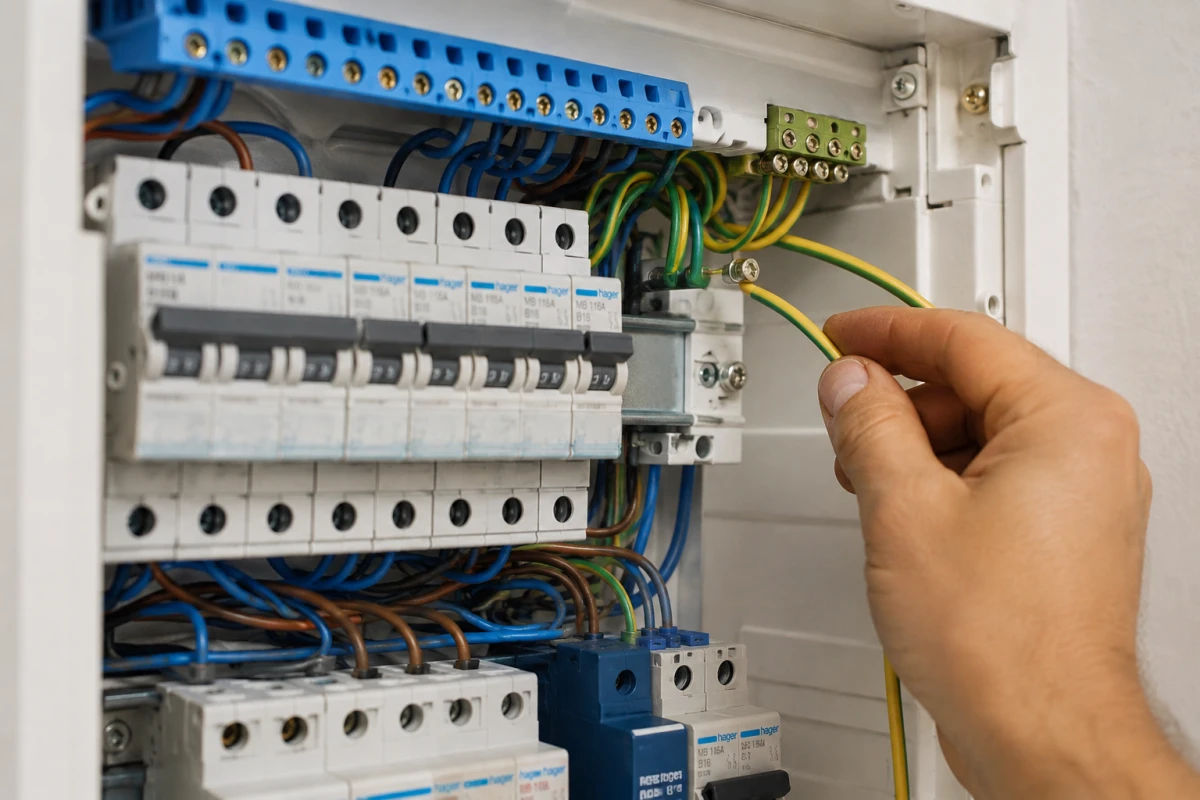

Lors d’une rénovation électrique, la question de la mise à la terre est essentielle. Le conducteur de protection, facilement reconnaissable à sa couleur vert/jaune, joue un rôle majeur dans la protection des personnes contre les risques d’électrisation.

À quoi sert le fil de terre ?

Le conducteur de protection, appelé également PE (Protective Earth), relie les masses métalliques des équipements électriques à la prise de terre du bâtiment.

En cas de défaut d’isolement d’un appareil, il permet l’écoulement du courant de défaut vers la terre et contribue au déclenchement du dispositif de protection. La protection repose donc sur l'association de la mise à la terre et des dispositifs différentiels.

Le conducteur de terre est-il obligatoire sur tous les circuits ?

Dans une installation neuve ou entièrement rénovée, oui : un conducteur de protection doit accompagner les circuits électriques, y compris lorsqu'un circuit alimente uniquement un équipement de classe II ne nécessitant pas lui-même de raccordement à la terre. Promotelec rappelle explicitement que la présence du conducteur de protection est imposée pour tous les circuits.

Cela concerne notamment :

• les circuits de prises de courant ;

• les circuits d’éclairage ;

• les circuits spécialisés : four, lave-linge, lave-vaisselle, chauffe-eau, etc. ;

• le chauffage électrique ;

• les volets roulants ;

• les équipements techniques et autres circuits nouvellement créés.

La NF C 15-100 encadre notamment la mise à la terre, les circuits d'éclairage, de prises, de chauffage et de volets roulants.

Et dans une rénovation partielle ?

C'est ici qu'il faut apporter une nuance importante.

Lorsqu'un nouveau circuit est créé ou qu'un circuit existant est remplacé en totalité, il doit être réalisé conformément à la NF C 15-100 en vigueur.

Par exemple, si l'on remplace complètement la canalisation alimentant une ancienne prise sans terre, la nouvelle canalisation doit comporter un conducteur de protection, et la prise doit être remplacée par une prise avec terre.

En revanche, lors d'une mise en sécurité d'une installation ancienne, il n'est pas toujours techniquement possible de retirer immédiatement un conducteur de terre jusqu'à chaque point existant sans réaliser des travaux importants.

Dans ce cas, certaines mesures compensatoires de sécurité peuvent être nécessaires. Promotelec indique notamment que lorsqu'un ou plusieurs circuits existants sont dépourvus de conducteur de protection, ils doivent être protégés par un dispositif différentiel 30 mA. Cela ne transforme cependant pas un circuit dépourvu de terre en circuit équivalent à une installation entièrement rénovée conforme à la NF C 15-100.

Attention : le différentiel 30 mA ne remplace pas la terre

C'est une confusion fréquente.

Installer un interrupteur différentiel 30 mA améliore considérablement la protection des personnes, mais ne dispense pas de la mise à la terre lorsqu'elle est requise. La protection optimale associe les deux dispositifs.

Une vigilance particulière dans la salle de bains

Dans les salles d'eau, les exigences de sécurité sont renforcées en raison de la présence d'eau et de l'augmentation du risque électrique.

En plus des conducteurs de protection des circuits, la NF C 15-100 prévoit une liaison équipotentielle supplémentaire (LES) dans les salles d'eau afin de limiter les différences de potentiel entre les éléments conducteurs accessibles.

En résumé

En rénovation électrique, il faut distinguer rénovation complète, création ou remplacement d'un circuit, et simple mise en sécurité d'une installation ancienne.

Lorsqu'un circuit est créé ou entièrement refait, le conducteur de protection vert/jaune doit être prévu conformément aux exigences actuelles de la NF C 15-100. Sur une installation ancienne conservée partiellement, l'absence de terre nécessite une analyse de l'installation et éventuellement des mesures compensatoires, notamment une protection différentielle 30 mA.

La mise à la terre reste l'un des éléments fondamentaux de la sécurité électrique d'un logement.
